Noticias
08/06/2021
... y satisfecho por el resultado del drone en estos momentos ...
08/06/2021

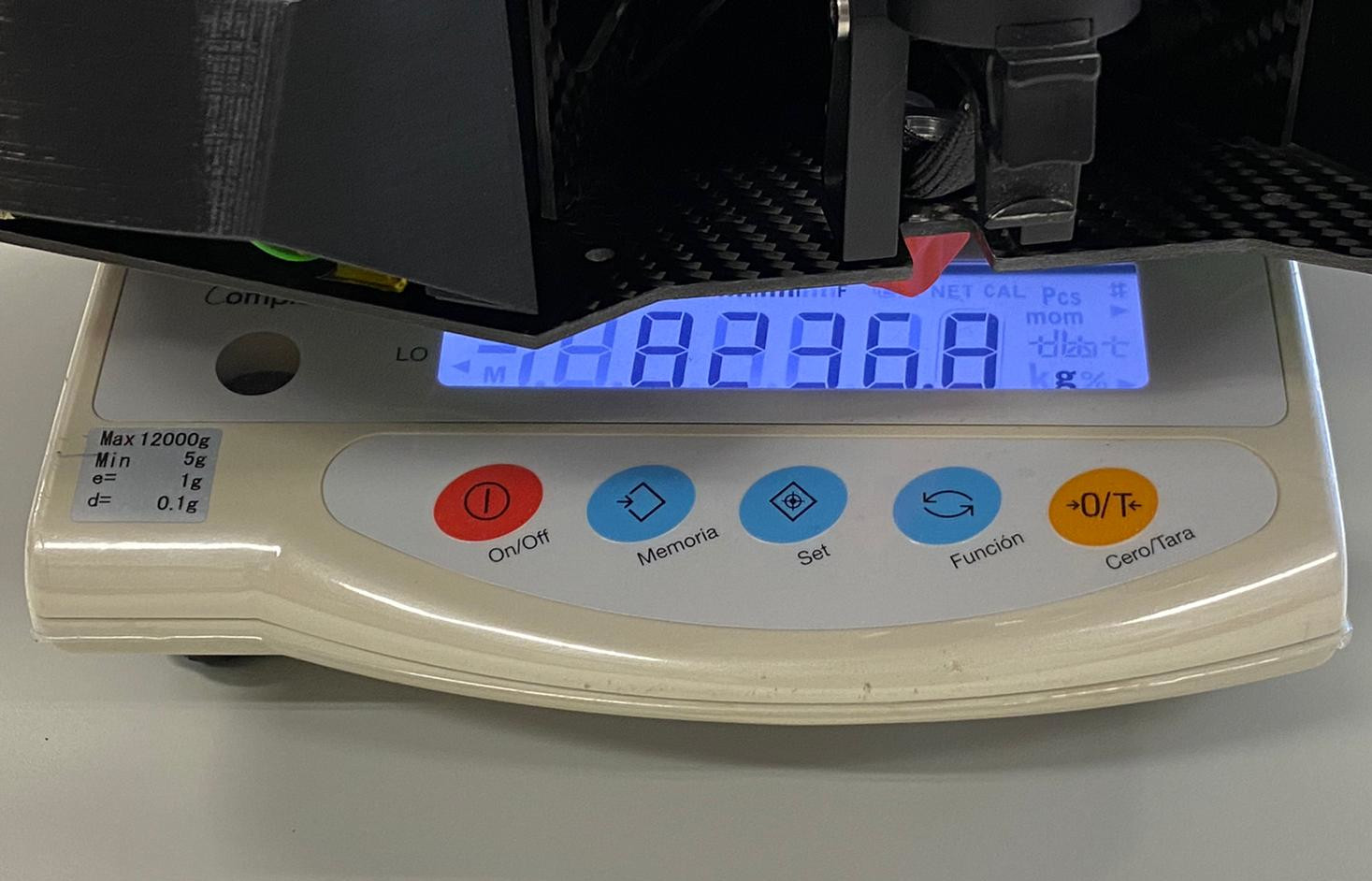

Vamos muy bien. Cumplimos el objetivo de peso marcado en las especificaciones iniciales de peso para el drone
07/06/2021
Un paso más hacia el final ...
06/06/2021
Ya tenemos el resultado de la impresión 3D de la caja para la controladora de vuelo. Como siempre procuramos aplicarnos un DIY
28/05/2021

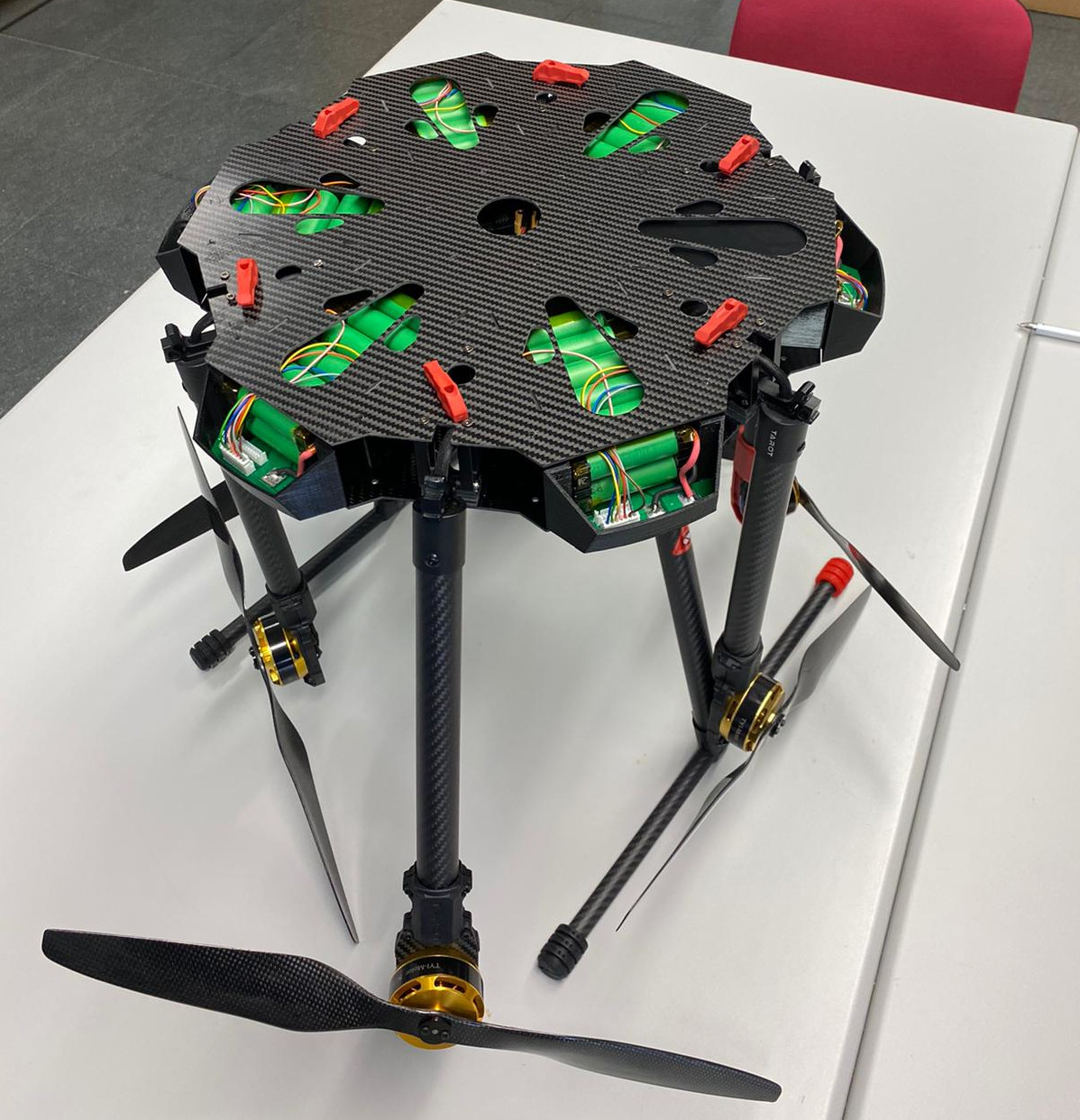

Vemos nuestro "Sistema de Alimentación" casi finalizado...
27/05/2021

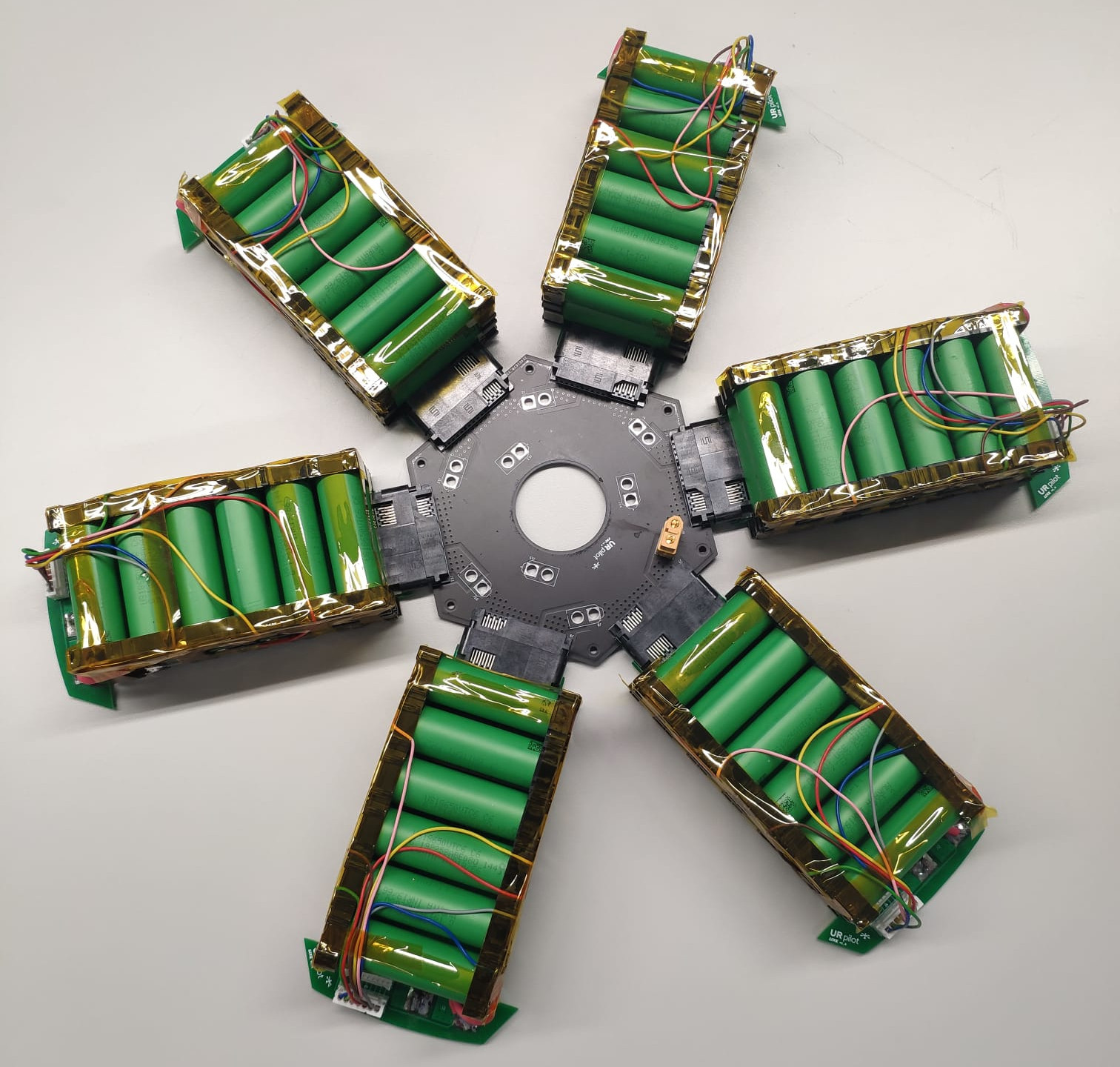

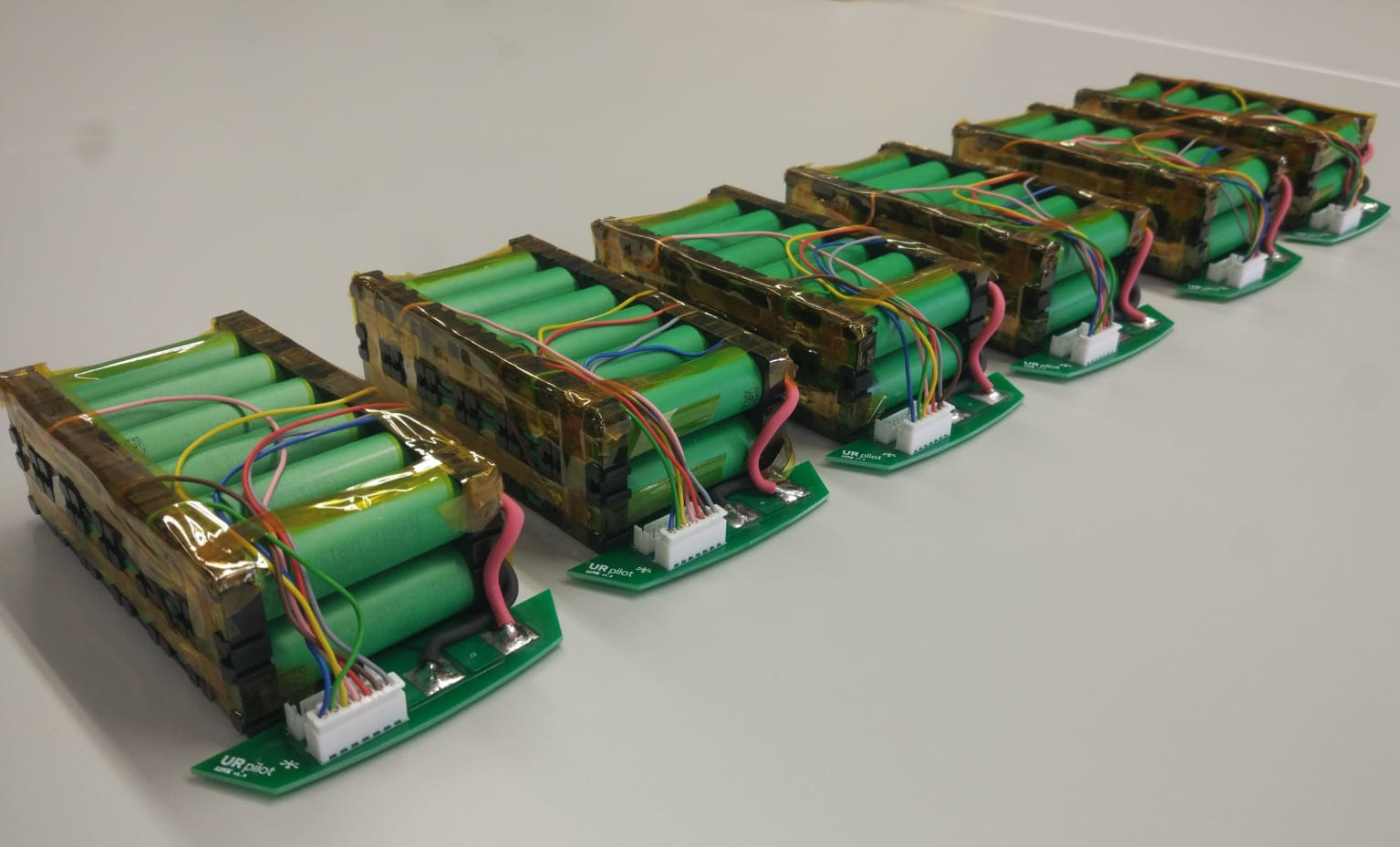

Este es el resultado de los seis paquetes de baterías ya con todas la señales a falta de preparar las cajas con material que aguante bien la elevada temperatura que alcanzan las celdas ...
26/05/2021

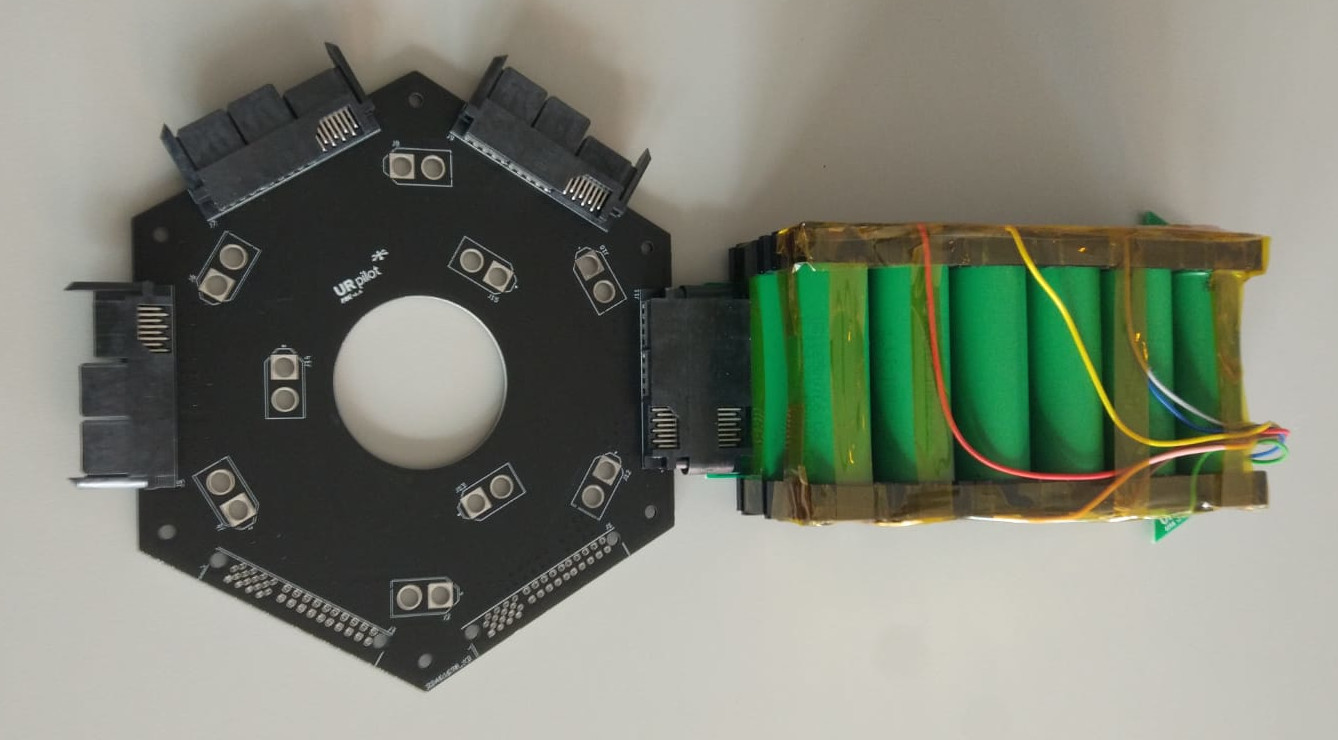

En esta imagen se muestran los conect conectores especiales de alta potencia que permiten conectar a un placa central los seis paquetes de baterías distribuidos de una forma homogénea en el drone ...
25/05/2021

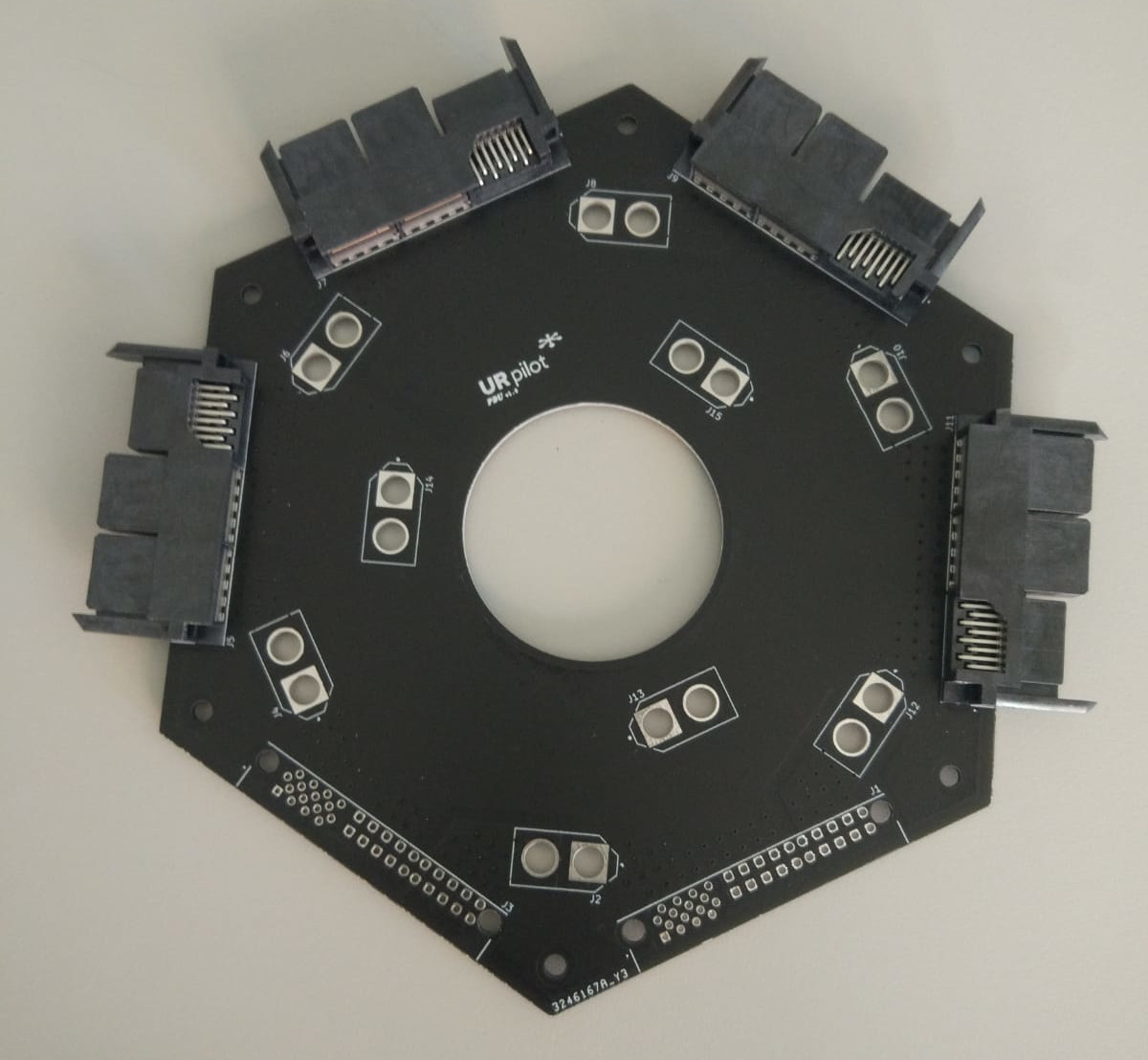

Mostramos los conectores especiales de alta potencia que permiten conectar a un placa central los paquetes de baterías ...
24/03/2021

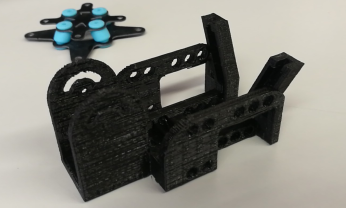

Este es el resultado de una prueba para el soporte de la cámara que se colocará en el dron. Ha sido desarrollado mediante impresión 3D en la impresora que tenemos en el laboratorio ...
Ver vídeo
24/02/2021

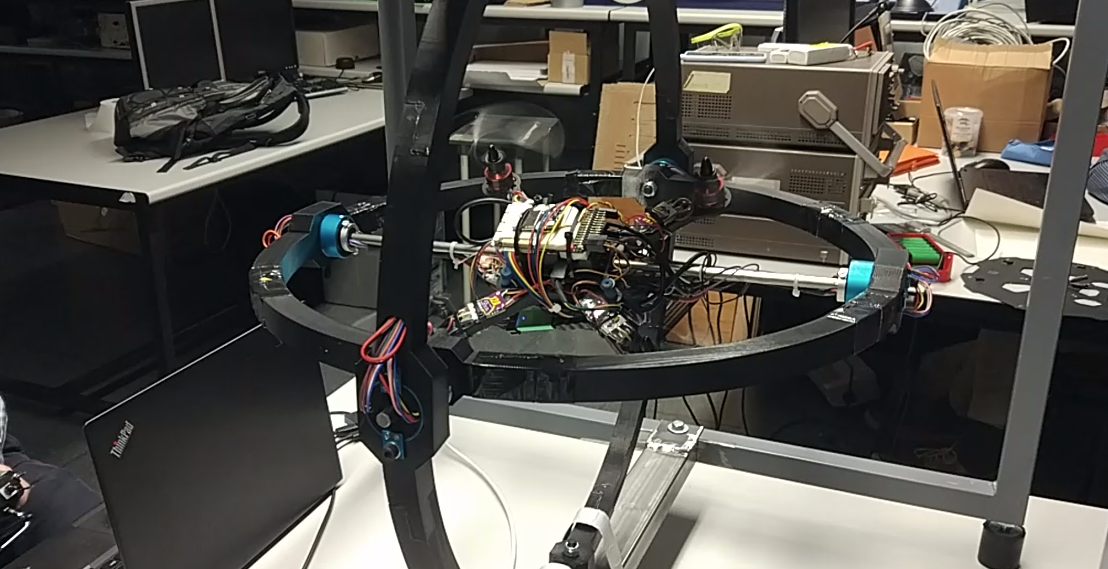

Ensayos de la controladora de vuelo URpilot. Son ensayos realizados en un banco de pruebas desarrolado en la universidad para comprobar la dinámica del control de velocidad y posición angular ...
04/02/2021

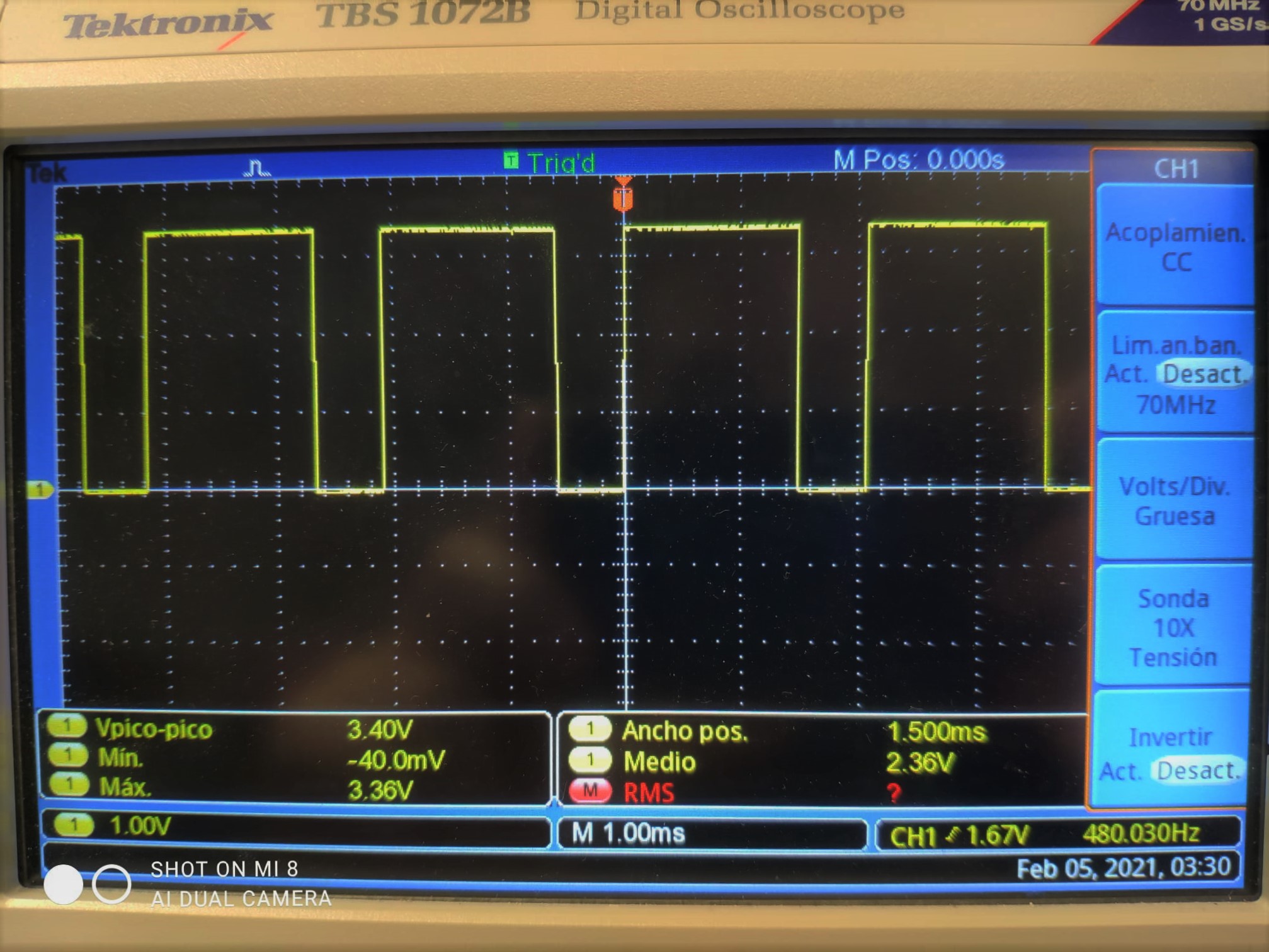

Excelente osciloscopio Tektronix TBS 1072B para probar una señal estándar PWM. Sus prestaciones son muy superiores y permite ...
02/02/2021

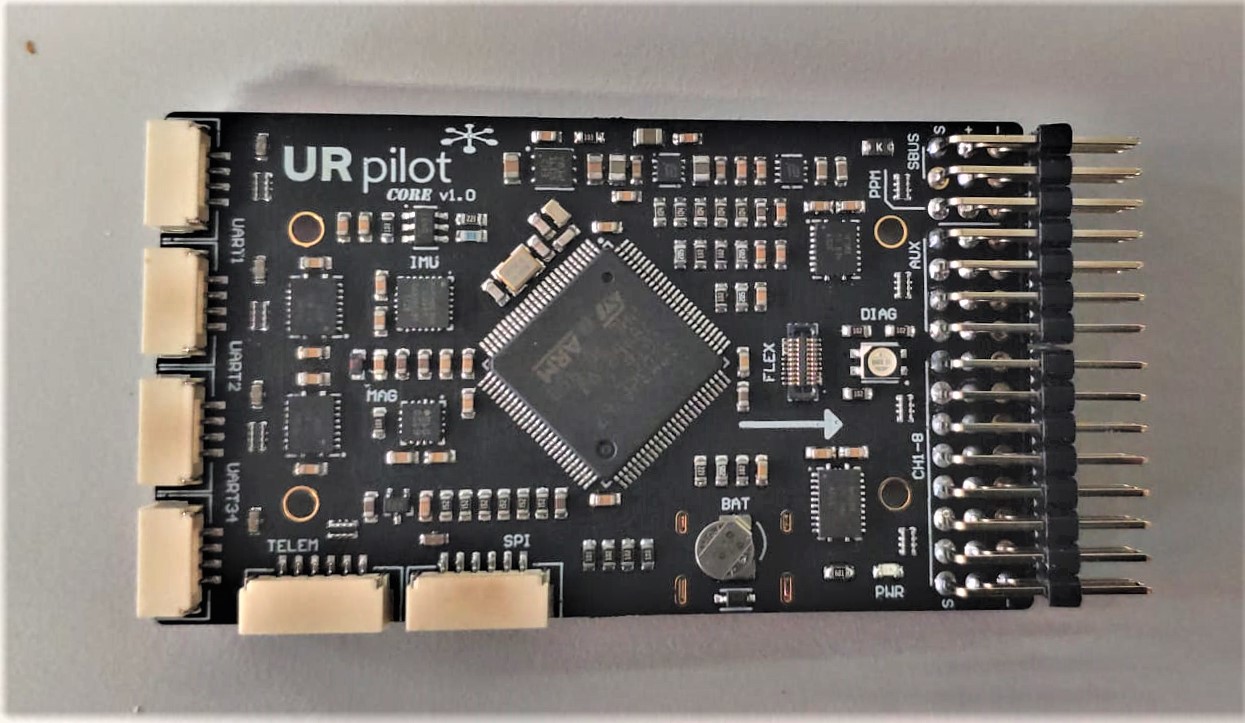

Verificada y comprobada la tarjeta controladora. Recordar que tiene un microprocesador con un núcleo Cortex-M7 y una unidad FPU de doble precisión ...
13/01/2021

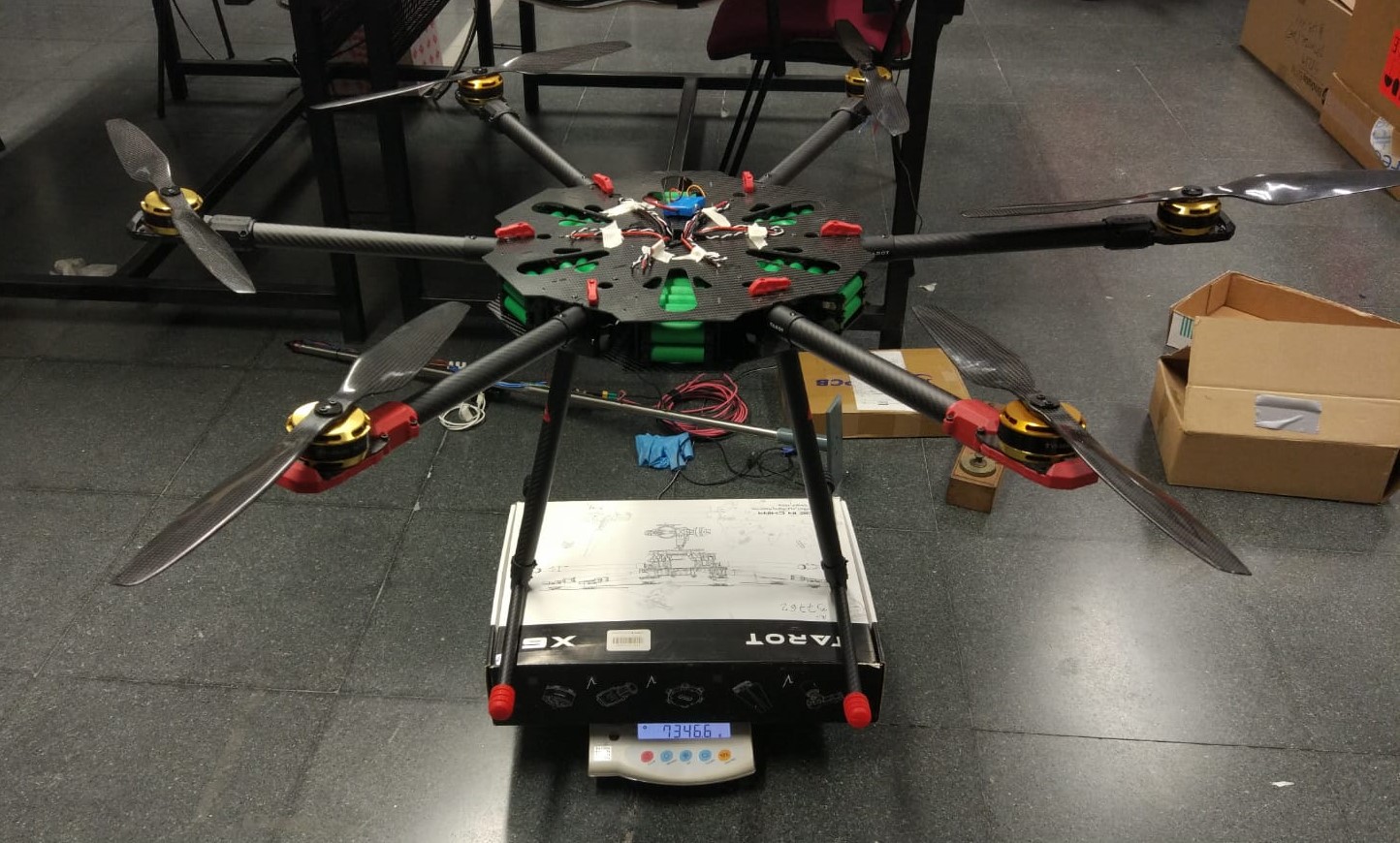

A falta de añadir al drone la electrónica el peso medido en la báscula es de 7.4 kg. Este valor incluye el sistema de alimentación de baterías y el drone totalmente montado con su chásis, brazos y motores ...
13/01/2021

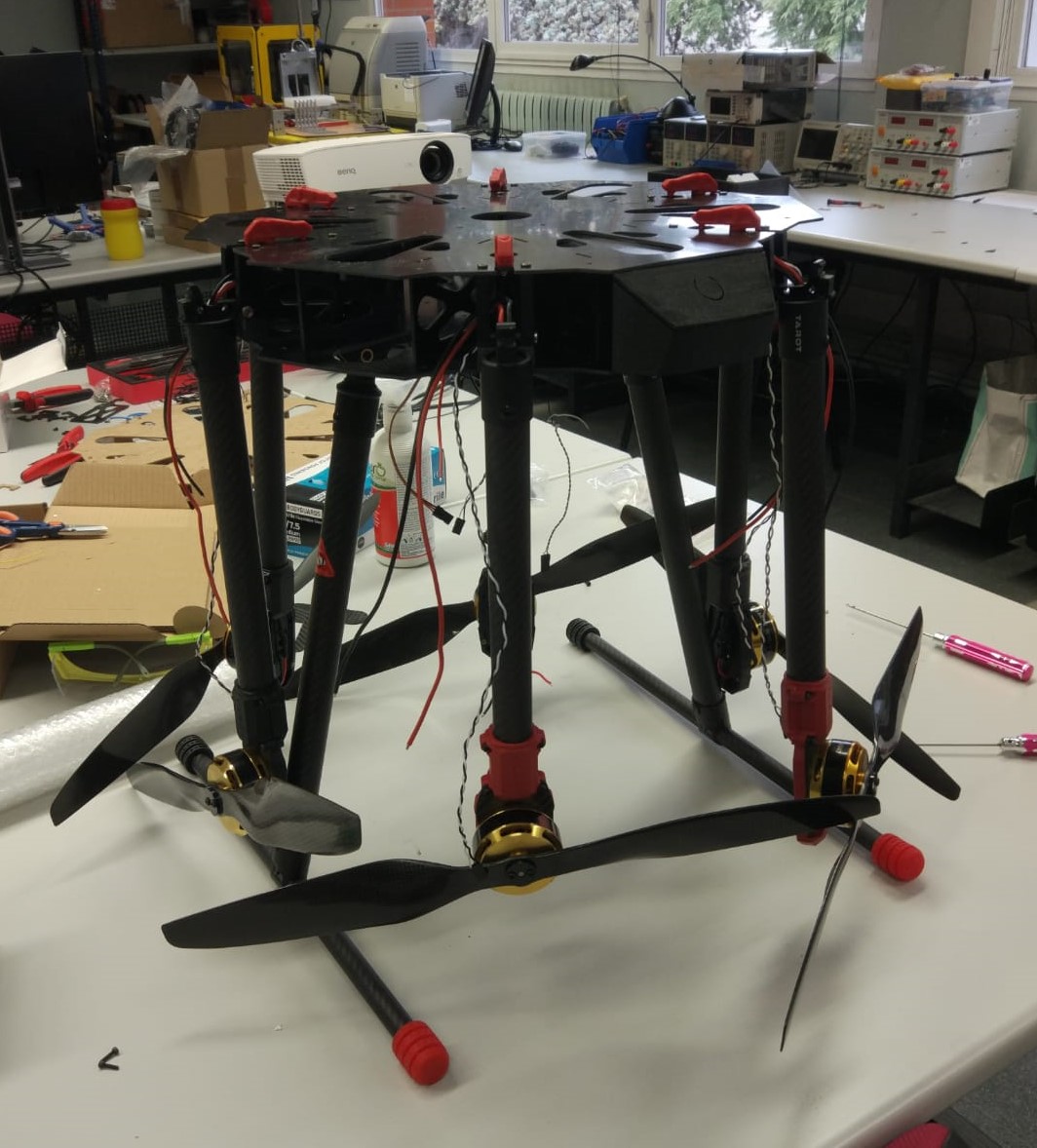

Una de las fases finales del cableado. Va en el interior de los tubos de los brazos ...
11/01/2021

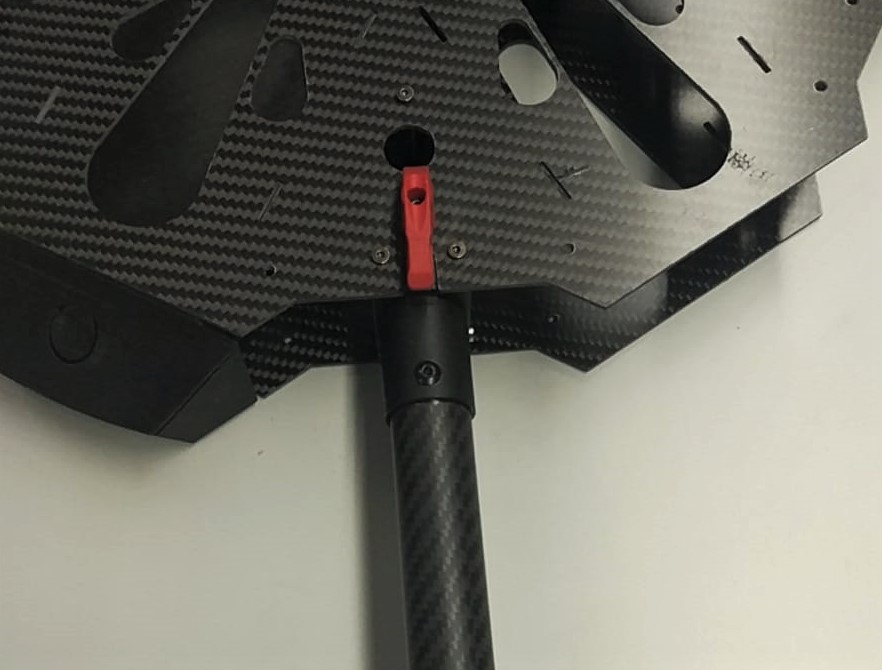

Dada la gran envergadura del drone, ha sido necesario un ajuste final mecánico realizado con el CNC en todas las piezas afectadas. El resultado es un bloqueo mecánico fiable ...
23/12/2020
El sistema de instalación y desintalación de los 6 paquetes de baterías es directo, sin necesidad de ...
23/11/2020

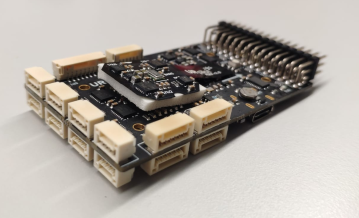

Ya se han probado con éxito los comunicaciones entre las dos placas de circuitos impresos PCBs que forman parte de la controladora del Dron ...
20/11/20210
Vemos en esta foto las dos placas PCBs finalizadas y que forman parte de la controladora de vuelo ...
29/10/2020
Ya están soldados los componentes en las PCBs, no sin algún problema en algún componente "tostado" que se arreglará ...
28/10/2020
Ya está acabada y soldada la primera placa PCB de la controladora de vuelo en la UR ...
16/10/2020
Llegan múltiples componentes como el microprocesador, otros ICs, resistencias, condensadores, transistores, conectores, optoacopladores, microinterruptores, cristales de reloj, bobinas...
16/09/2020
Con ellas se podrán manipular los componentes electrónicos de forma más segura y en posiciones muy exactas en las placas PCBs...
11/09/2020

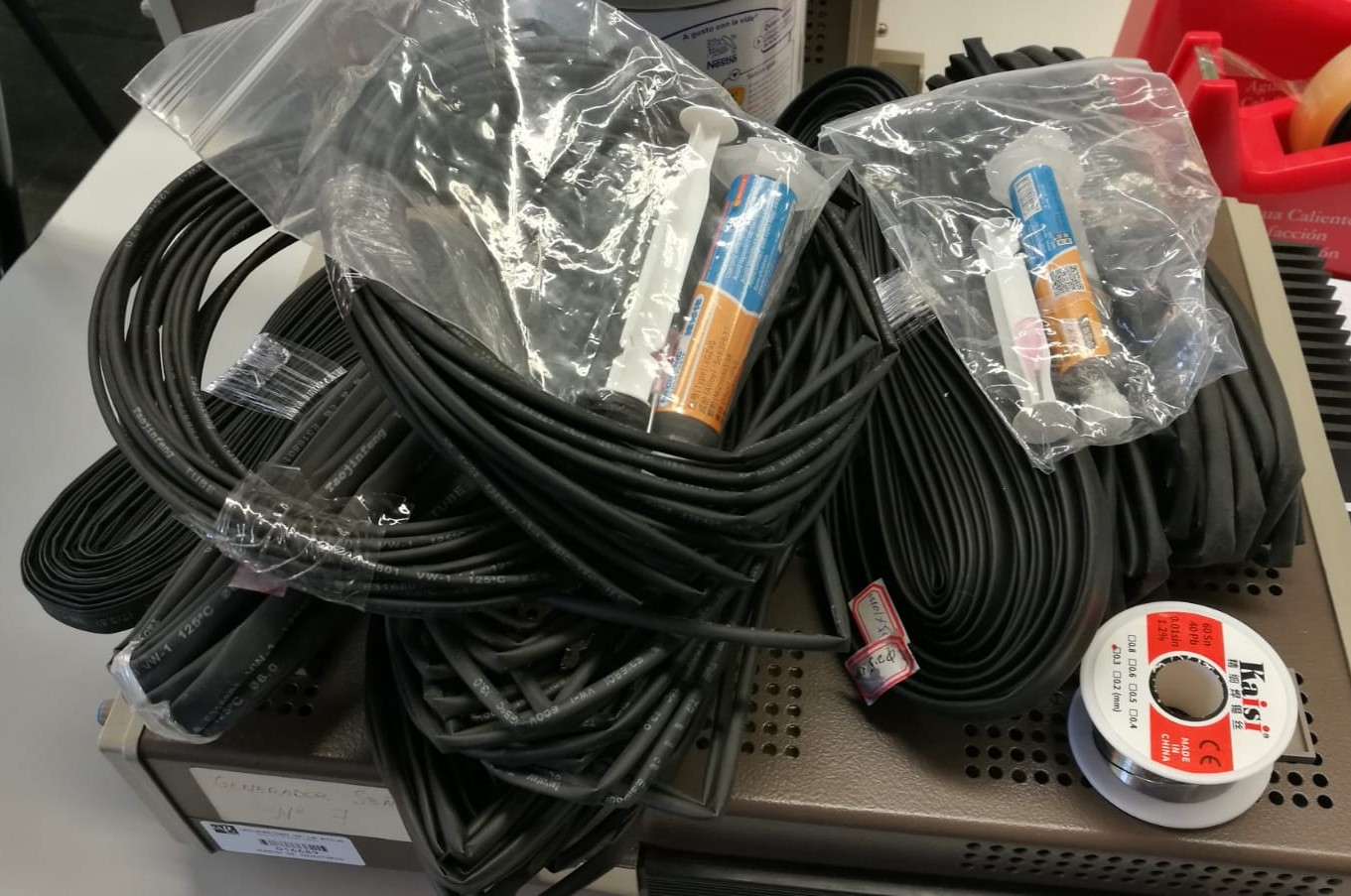

Vemos 2 jeringas de estaño para soldar y una bobina de estaño más convencional. Y de paso tubo termoretráctil de gran tamaño ...
10/09/2020
Utilizamos un CNC disponible en el departamento para realizar el corte de fibra de carbono que se utilizará en el chásis del drone ...
04/09/2020
Utilizamos fibra de carbono de 2 mm de espesor y con un tejido tipo "twill" y acabado en "mate". Son planchas de 40 x 50 mm...
01/09/2020

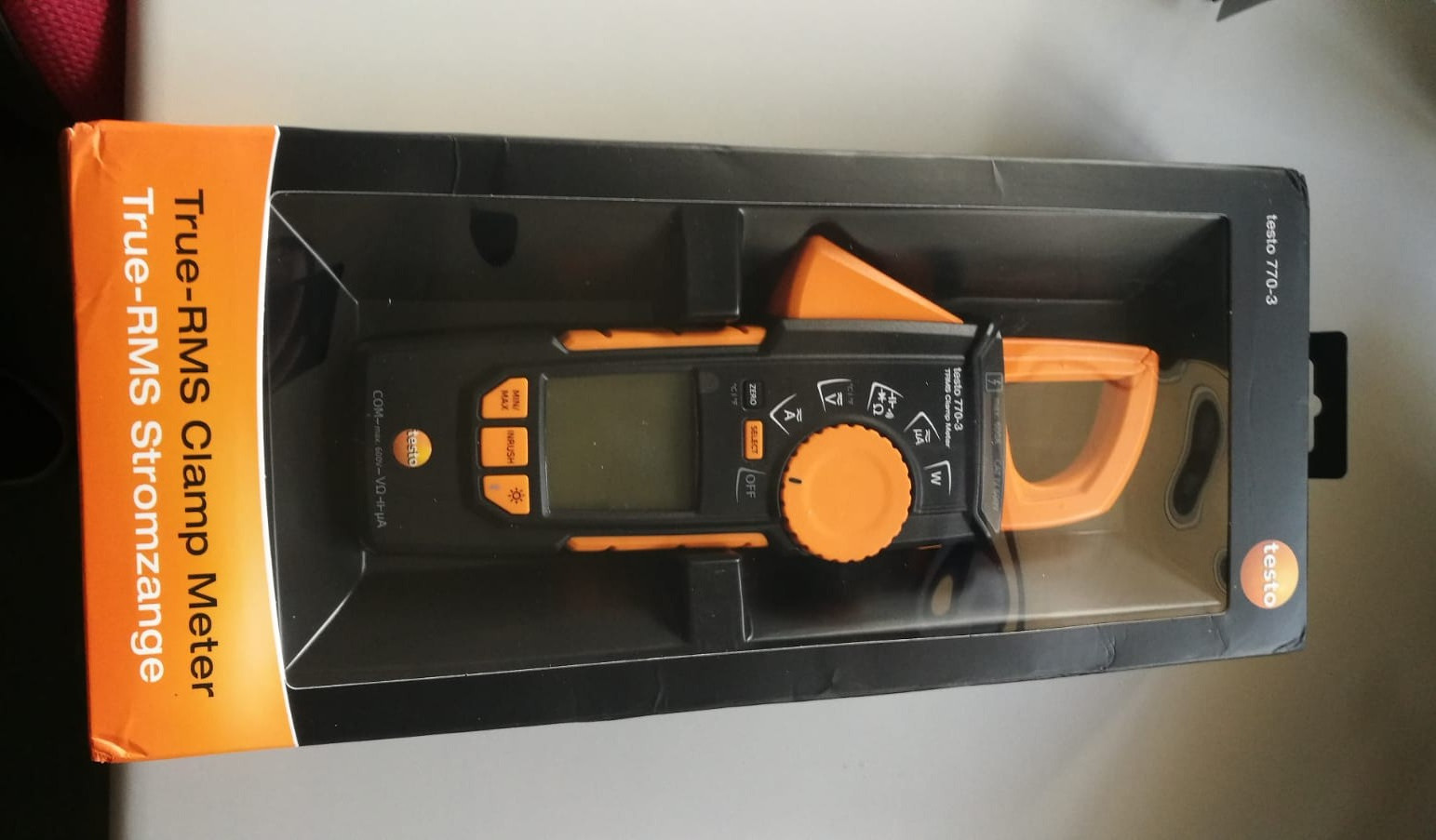

Esta pinza Testo 770-3 permite realizar mediciones sin contacto fáciles y seguras en conductores muy próximos entre sí. Posee comunicación por Bluetooth para conectar con la app para smartphone...
27/08/2020

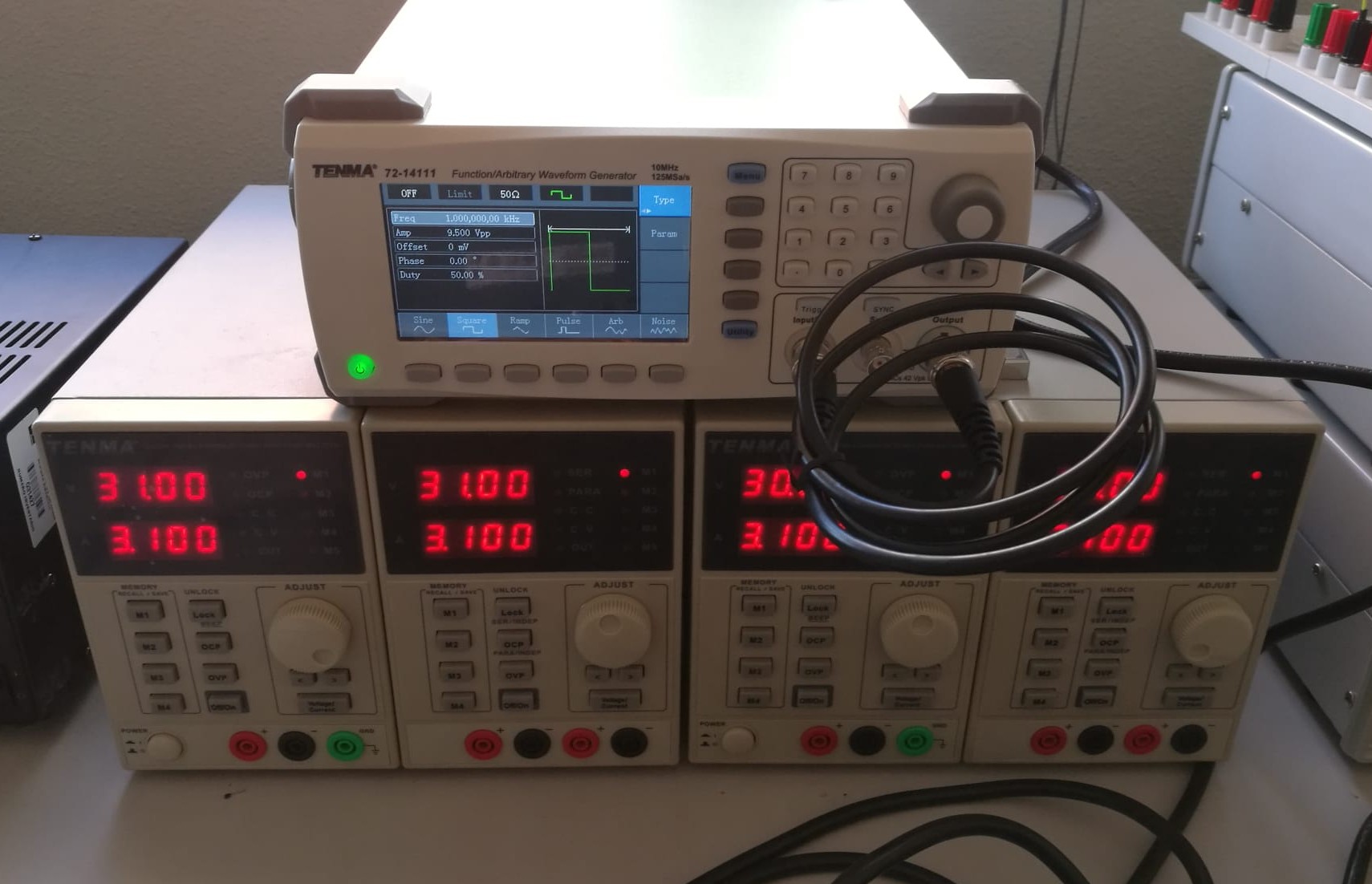

Probando el generador de señal Tenma 72-14111 y unas fuentes de alimentación del mismo fabricante. Todo esto es poco para comprobar el correcto funcionamiento ...
26/08/2020
Seguro que las necesitamos para las comprobaciones con el osciloscopia, generador de señal y fuente de alimentación. ...
20/08/2020

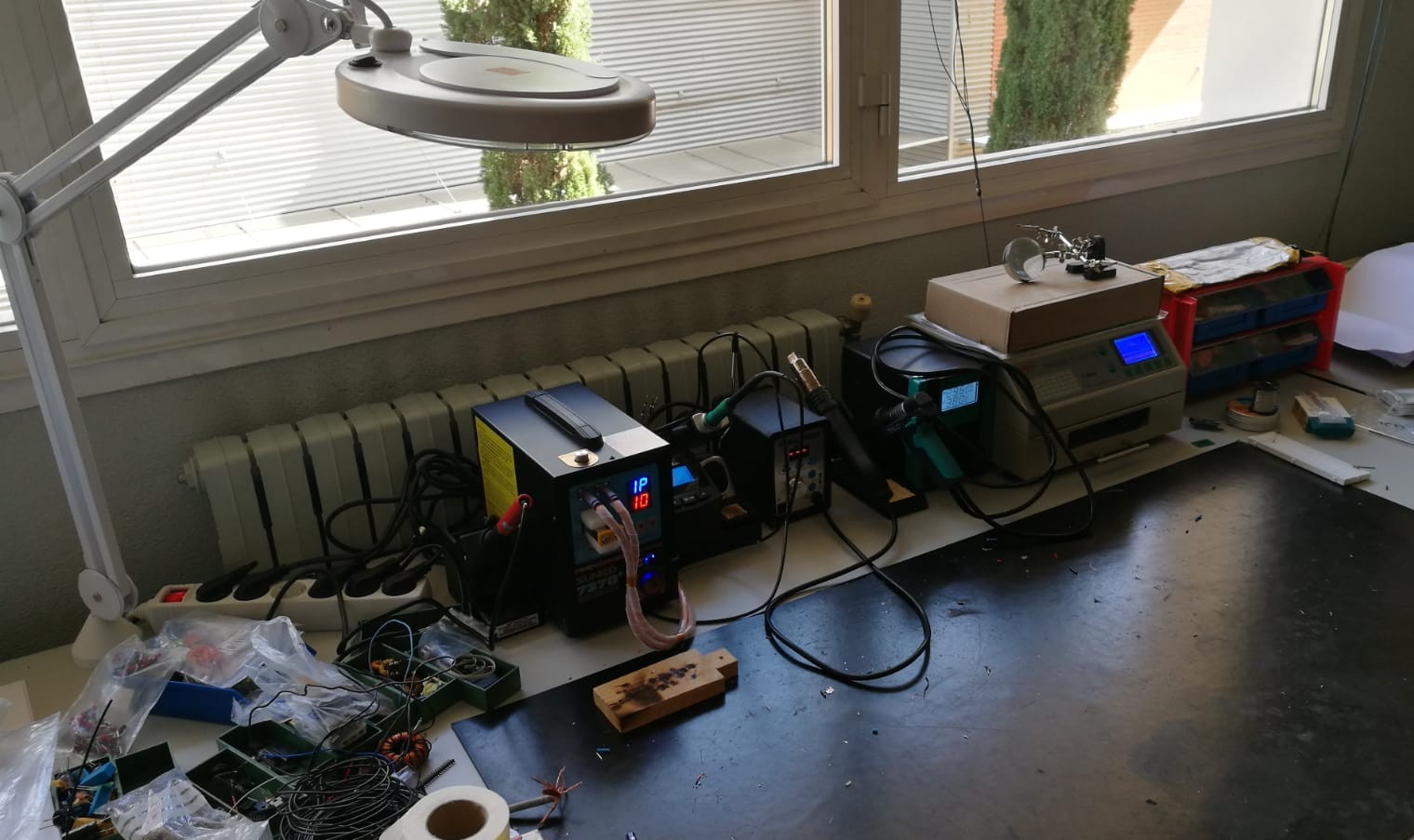

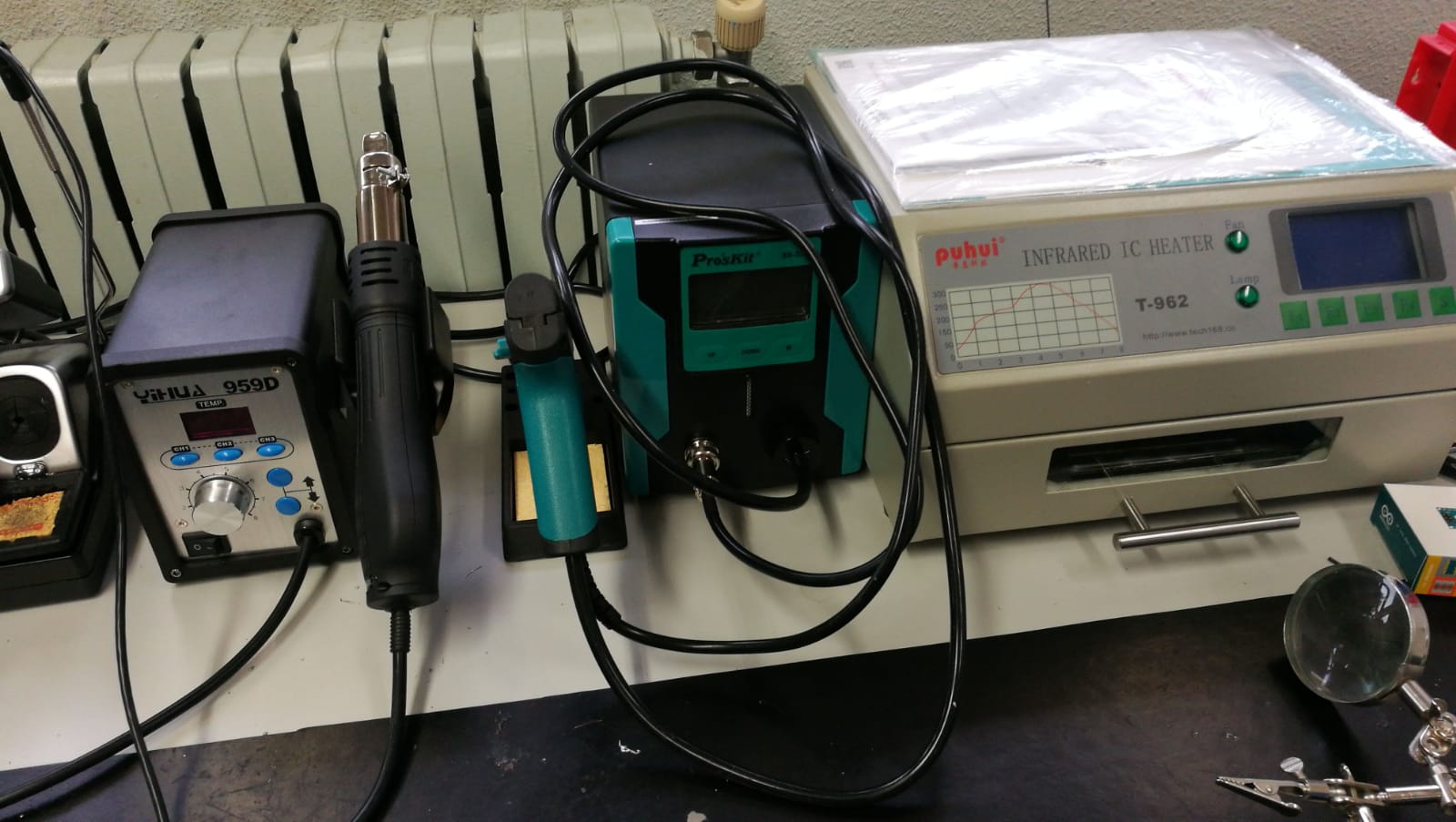

Sin todos este equipamiento nada se puede comenzar a montar en el drone ...
20/08/2020

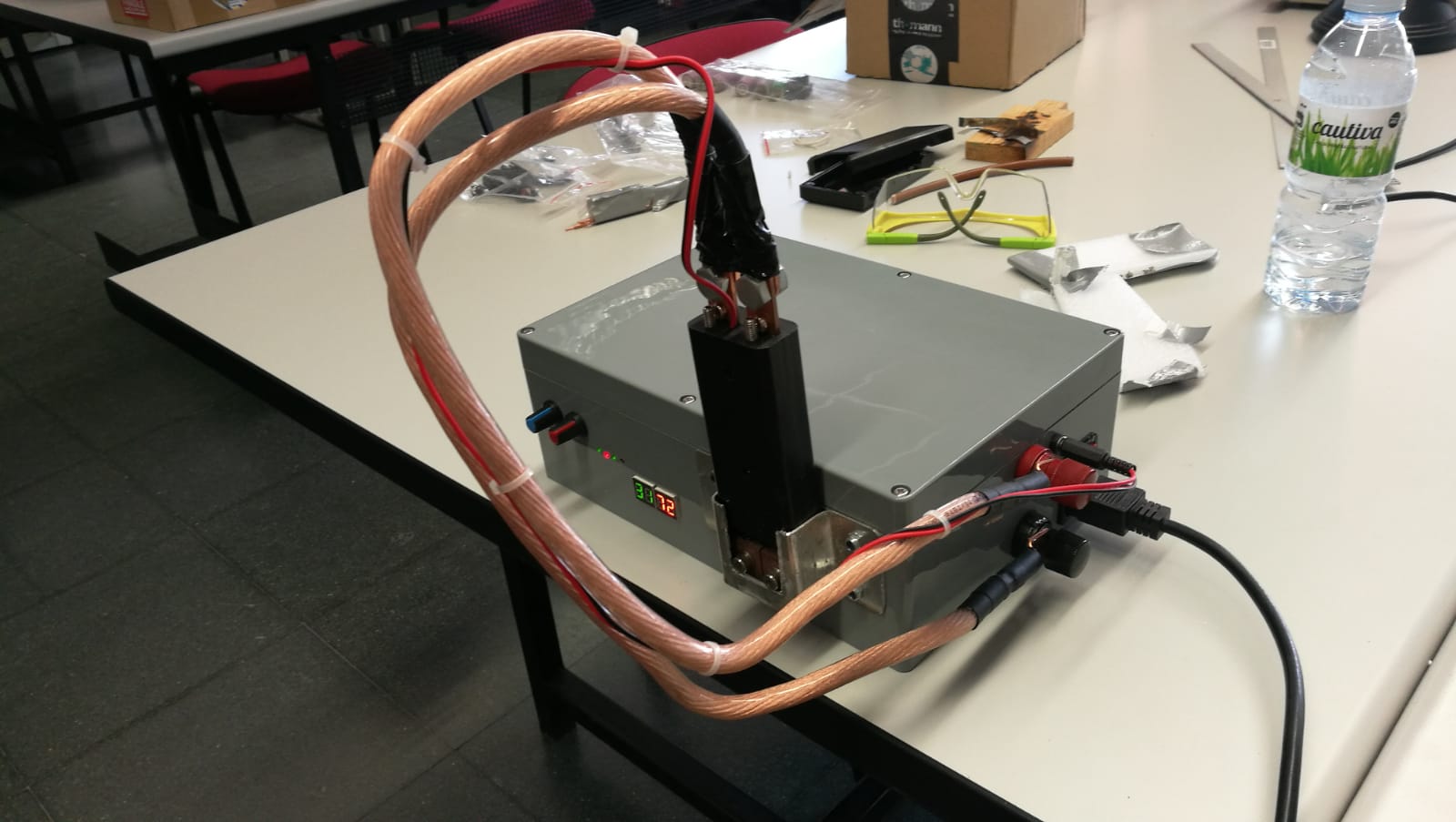

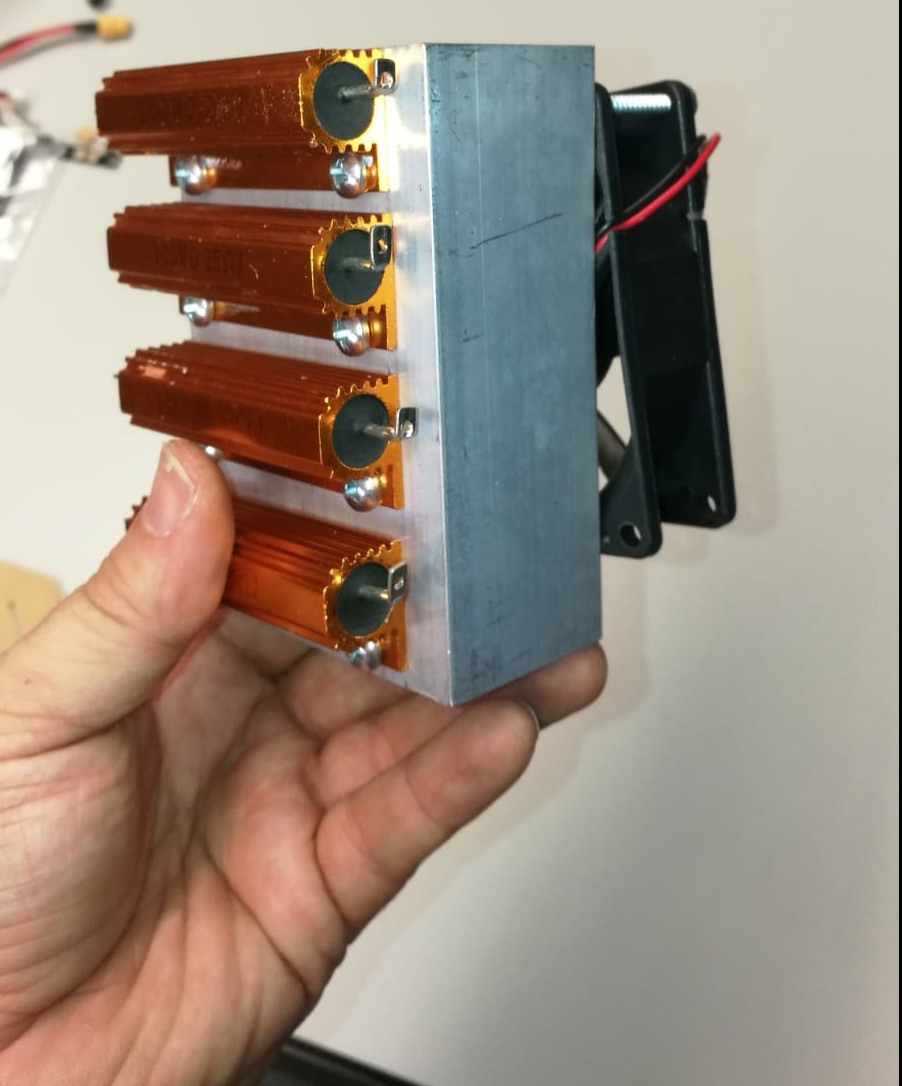

Necesario para los paquetes de baterías que llevará el drone ...
10/08/2020
09/08/2020
08/08/2020
06/08/2020
05/08/2020
01-02-2020
En breves días se manda el diseño de la placa impresa de controladora ...
19/02/2019

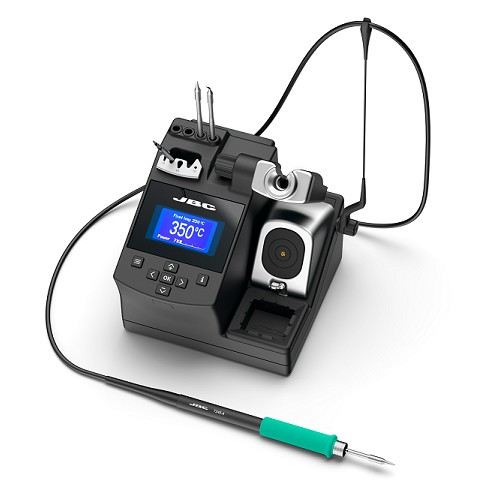

La estación de soldadura compacta JBC CD-2BE seguro que nos permite soldar algún componente que otro ...
10/02/2019
El receptor de GPS NEO-M8Q-0 de ámbito general permitirá establecer un lazo de control exterior de posición ...
03/02/2019
La unidad inercial BMI055 de Bosh es ideal para la medida de las aceleraciones lineales y angulares ...
02/02/2019
El magnetómetro IST8310 de iSentek Inc. se adapta perfectamente a las aplicaciones de navegación de los UAVs ...
22/01/2019
Tan pequeño y el ICM-20602 tiene un giroscopio de medida de giro y un acelerómetro en tres ejes ...
12/01/2019
El STM32F7 es un microprocesador con un núcleo Cortex-M7 muy potente con unidad FPU de doble precisión ...
