AXE092K

AXE092K es una pequeña tarjeta de circuito impreso diseñáda para el microcontrolador AXE08M que facilita la experimentación con este dispositivo, al incorporar conexión con el PC (puerto serie), elementos de indicación en salidas (LEDs rojo, amarillo y verde), simulador de entrada digital (pulsador) y simulador de entrada analógica (sensor LDR y acondicionador). Además, incluye un banco de 4 interruptores para desconectar algunos terminales del microcontrolador de los circuitos mencionados permitiendo la conexión a circuitos externos a esta tarjeta, definidos por el usuario.

El fabricante de los microcontroladores es Revolution Education, Ltd proporciona módulos para pequeños proyectos.

El microcontrolador más básico de la familia PICAXE es el AXE08, que a pesar de ser un circuito integrado de 8 pines permite llevar sencillos proyectos de todo tipo. El AXE08M es una versión mejorada del mismo. Basta observar los pocos terminales del chip y la variedad de funciones de los mismos para comprender su utilidad.

A continuación se muestra el código del microcontrolador AXE08M para recoger valores de las 3 entradas analógicas del microcontrolador, con resolución de 8 bits, y envíar los datos al ordenador.

	' =============================================== ' = Programa que simula el funcionamiento de un = ' = semáforo, mediante las tres salidas digitales 0, 1 y 2 = ' = conectadas a los LED rojo, amarillo y verde = ' =============================================== inicio: high 0 ' Activa luz roja low 1 low 2 pause 30000 low 0 high 1 ' Activa luz amarilla low 2 pause 1000 low 0 low 1 high 2 ' Activa luz verde pause 50000 goto inicio

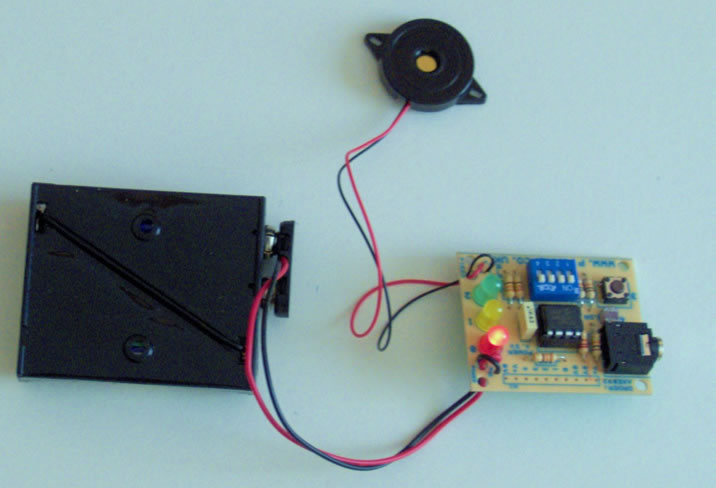

	Programa de control del semáforo	Circuito experimental para simular el semáforo
